点击图片查看原图

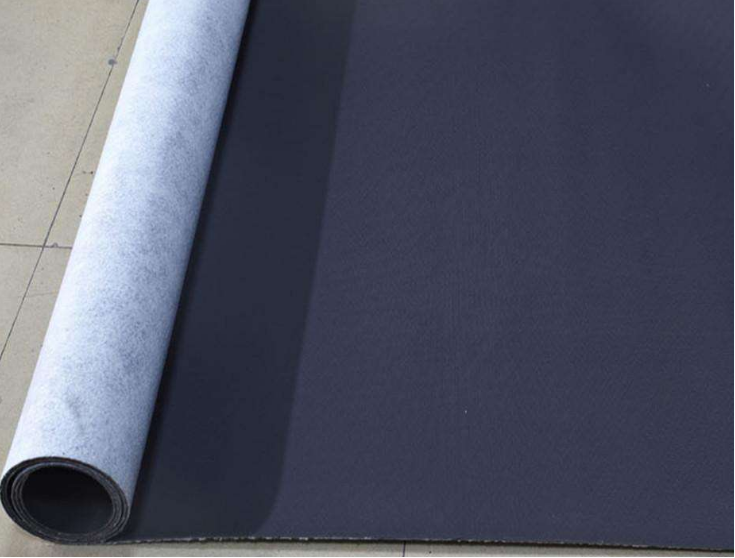

PVC隔音毡代加工_PVC隔音毡代加工PVC（聚氯乙烯）隔音毡代加工工艺流程如下：
一、原料准备
1. PVC 树脂PVC隔音毡代加工PVC：选择合适的 PVC 树脂，根据产品要求可选用不同聚合度的树脂PVC隔音毡代加工PVC，检查其是否有杂质、结块等问题。
2. 增塑剂：如邻苯二甲酸二辛酯（DOP）等，用于增加 PVC 的柔韧性。
3. 填料：如碳酸钙等，可降低成本并改善性能。
4. 稳定剂：防止 PVC 在加工过程中分解，如铅盐稳定剂、钙锌稳定剂等。
5. 阻燃剂：若需要阻燃性能，可添加相应阻燃剂。
6. 其他助剂：根据需求添加润滑剂、抗氧剂等。
二、配方设计
1. 根据隔音毡的性能要求，确定各种原料的比例。例如，为提高隔音效果可适当增加填料含量，但要注意不能过多影响材料的柔韧性和加工性能。
2. 考虑成本、环保等因素，优化配方。
三、混合搅拌
1. 精确称量各种原料，确保配方准确。
2. 将原料投入高速混合机中，进行充分混合PVC隔音毡代加工_。混合时间和温度根据原料特性和设备情况调整，一般混合温度在 80 - 120℃，混合时间为几分钟到十几分钟。
四、挤出成型
1. 预热挤出机，将各段温度调整到适合 PVC 加工的范围。通常加料段温度较低，在 120 - 140℃左右；压缩段和均化段温度逐渐升高，可在 140 - 180℃。
2. 将混合好的物料加入挤出机料斗，PVC隔音毡代加工_物料在螺杆的推送下，经过加热和剪切作用，逐渐熔融并形成均匀的熔体。
3. 熔体通过模头挤出，形成连续的片状或卷材状的隔音毡坯料。
五、压延成型（可选）
1. 如果需要更好的表面平整度和厚度均匀性，可以采用压延工艺。
2. 将挤出的坯料引入压延机，通PVC隔音毡代加工_过多组辊筒的挤压和拉伸，使材料进一步变薄并获得均匀的厚度和光滑的表面。
六、冷却定型
1. 采用水冷或风冷方式对挤出或压延后的隔音毡进行冷却。水冷时要控制好水温，确保冷却均匀且快速；风冷可使用风机进行强制冷却。
2. 冷却后的隔音毡应保持平整，避免出现翘曲等变形。
七、切割加工
1. 根据客户要求的尺寸，使用切割设备对冷却后的隔音毡进行切割。可以采用刀具切割、激光切割等方式。
2. 确保切割尺寸准确，边缘整齐。
八、质量检测
1. 外观检查：检查隔音毡表面是否有气泡、裂纹、杂质等缺陷，颜色是否均匀。
2. 性能测试：
- 隔音性能测试：使用声学测试设备测量隔音量、吸声系数等指标。
- 力学性能测试：测试拉伸强度、断裂伸长率、硬度等。
- 阻燃性能测试：如PVC隔音毡代加工_果添加了阻燃剂，测试其阻燃等级。
3. 抽样检测：按照一定比例进行抽样，确保产品质量稳定。
九、包装储存
1. 选择合适的包装材料，PVC隔音毡代加工PVC如塑料薄膜、纸箱等进行包装，确保包装密封良好，防止受潮、污染。
2. 标注产品信息，如规格、型号、生产日期等。
3. 将包装好的隔音毡存放在干燥、通风的仓库中，避免阳光直射和高温环境。隔音毡代加工_JDL_隔音毡代加工http://www.bsjdl.com/sell/show.php?itemid=27267
隔音毡生产线代加工 http://bbjdzn.com/contents/236/110.html
EVA内饰片材挤出机 http://bbjdzn.com/contents/236/120.html
双螺杆塑料造粒机 http://bbjdzn.com/contents/236/100.html
PE管道改性颗粒造粒机代加工 http://bbjdzn.com/contents/236/98.html
塑料颗粒造粒机代加工 http://bbjdzn.com/contents/236/97.html
塑料造粒机代加工 http://bbjdzn.com/contents/237/134.html
汽车隔音毡生产线代加工 http://bbjdzn.com/contents/238/136.html
